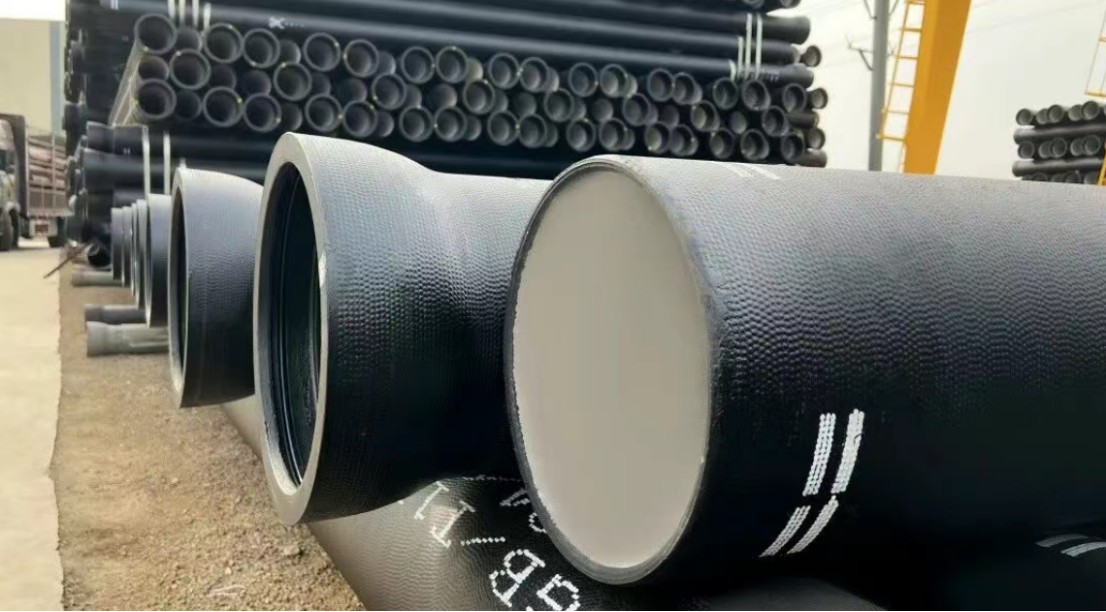

Guía de instalación para tuberías de hierro dúctil con junta en T

Guía de instalación del conector en T

1.Limpieza de las juntas de enchufe

Limpie a fondo la ranura y la campana en forma de enchufe, inserte la junta de goma y compruebe que esté orientada correctamente y fijada de forma segura.

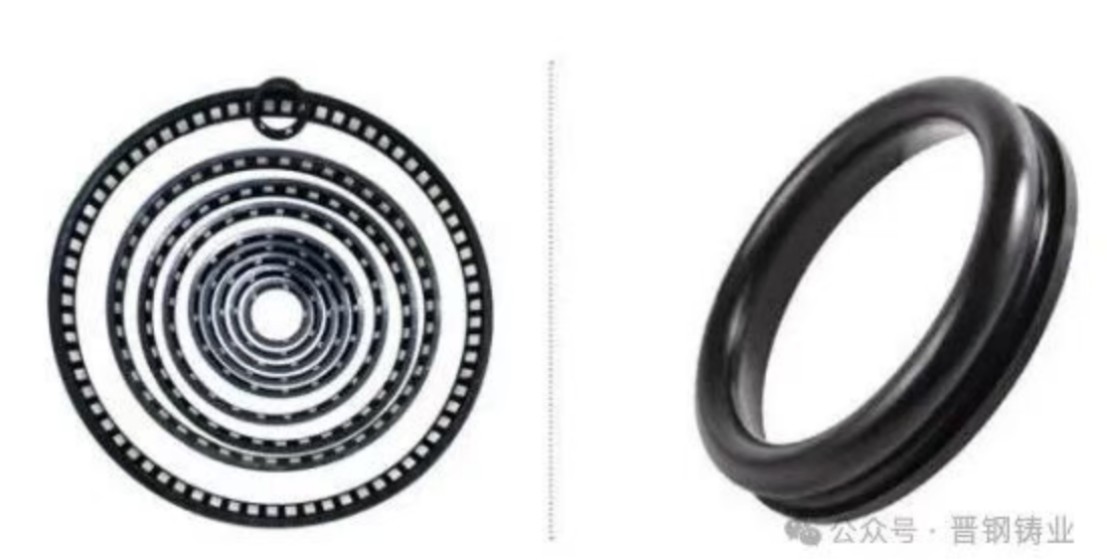

2.Instale el anillo de goma

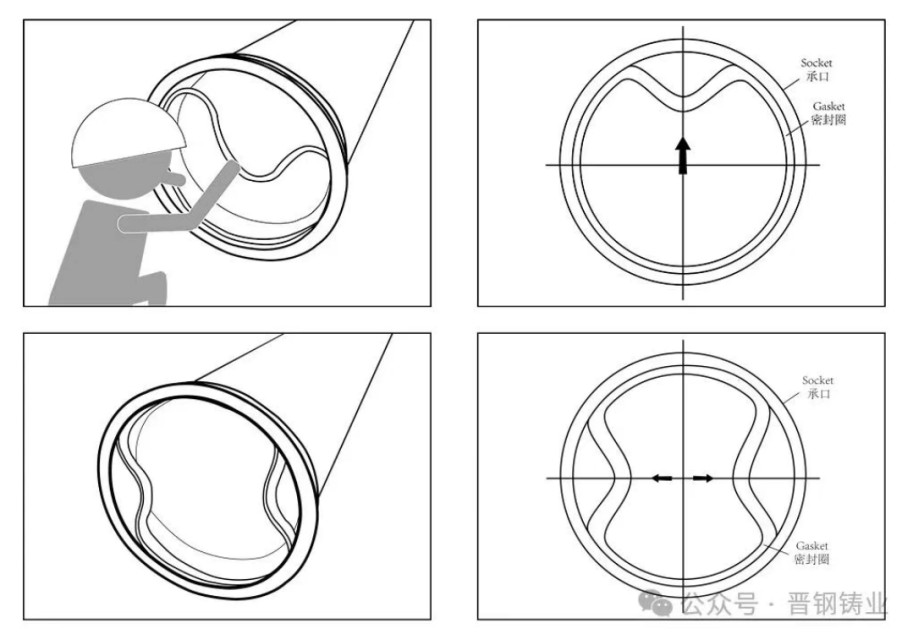

（1）Para tuberías de diámetro pequeño: Inserte la junta de goma en el enchufe para que forme una figura de corazón o el número “8,” luego coloque la mitad inferior o las partes superior e inferior de la junta en las ranuras dentro del enchufe.

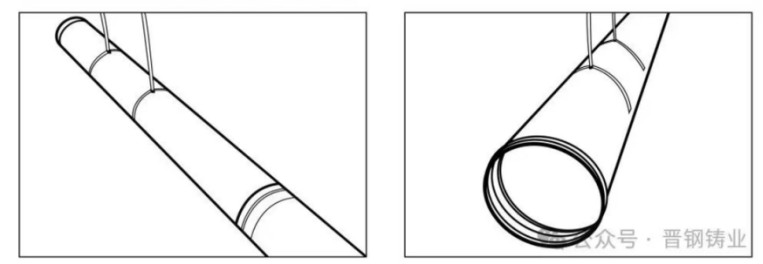

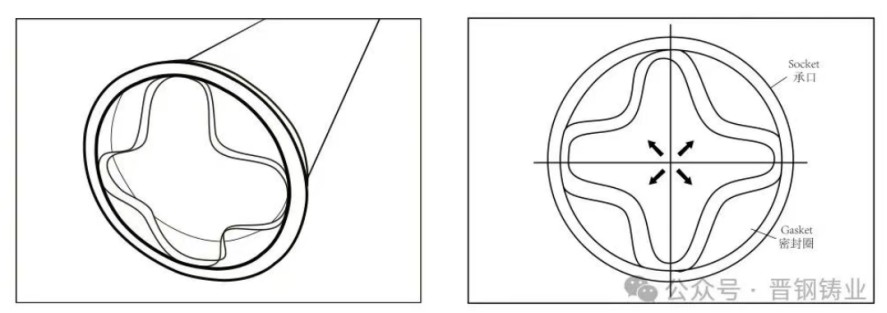

       Tuberías de gran diámetro: Alinee la línea de marca blanca de la junta de goma con la línea de marca en la superficie extrema del enchufe, luego inserte la junta en el enchufe con forma de flor. (Asegúrese de que la circunferencia de la junta quede orientada hacia la ranura de sellado adecuada.)

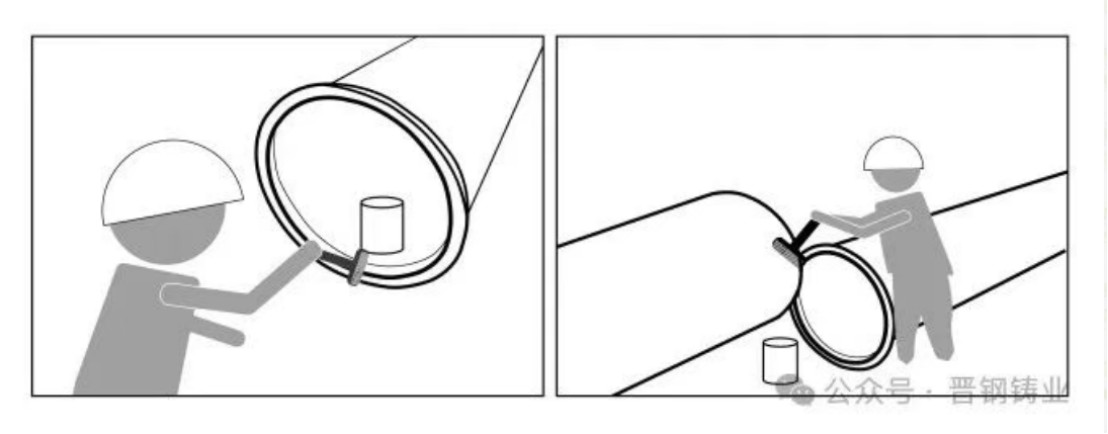

（2）Después de eliminar el polvo y los residuos, aplique una capa de lubricante al área desde el extremo del enchufe hasta justo dentro de la línea blanca, así como a la superficie interior de la junta de goma. Asegúrese de que el extremo del enchufe haya sido biselado; de lo contrario, los bordes afilados o cuadrados pueden dañar o desplazar la junta, causando fugas. Al cortar tuberías en el lugar, utilice una lima de trabajo pesado o una amoladora para biselar el extremo del enchufe y eliminar cualquier borde afilado.

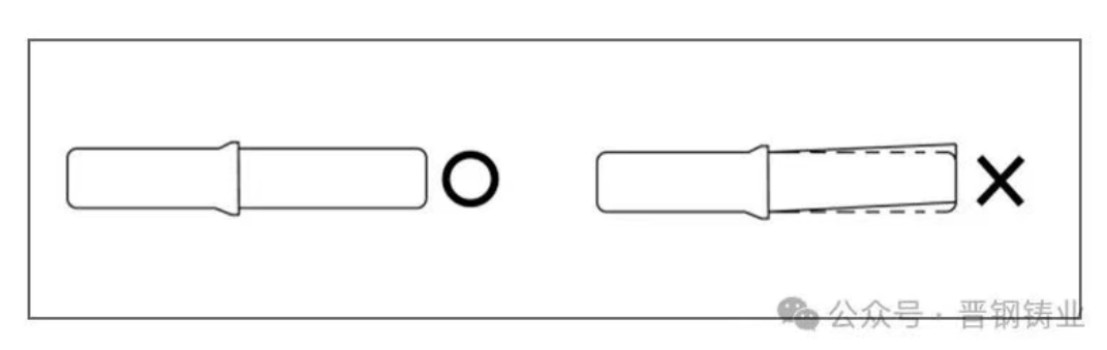

（3）Alinee el extremo macho con el enchufe y luego insértelo en el enchufe de la tubería.

（4）Para tuberías con diámetros de DN700 mm a DN1200 mm, utilice dos deslizadores de varilla de control durante la conexión; para tuberías con diámetros de DN1400 mm a DN2000 mm, utilice tres deslizadores de varilla de control durante la conexión.

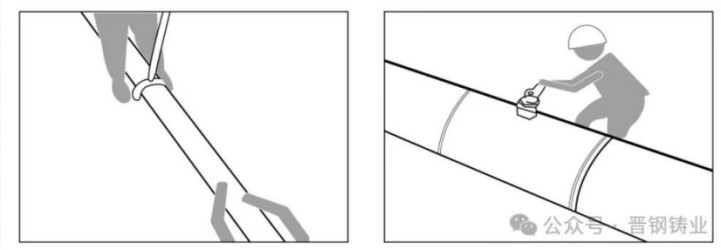

（5）Empuje el extremo macho dentro del enchufe. Mantenga la junta recta mientras empuja. Para tuberías de diámetro pequeño, utilice una barra larga y una herramienta en forma de horquilla para empujarlas; para tuberías de gran diámetro, utilice herramientas adicionales como un polipasto de cadena y un extractor de varilla giratoria.

（6）Ángulo de curvatura: Cuando sea necesario doblar una tubería, esta puede doblarse en la junta dentro del rango permitido de ángulos.

（7）Compruebe la posición de la junta introduciendo una galga en el espacio entre el enchufe y el extremo macho, y revise alrededor de la circunferencia del enchufe para asegurarse de que la junta esté colocada correctamente.

3.Relleno de retorno

La tierra utilizada para rellenar la zanja no debe contener escoria, polvo, residuos, materia vegetal, materiales orgánicos, grava, roca, suelo congelado ni ningún otro material inadecuado. Desde 0.3 metros por encima de la parte superior de la tubería hasta la subrasante de la acera, puede utilizarse tierra mezclada con grava, siempre que el tamaño máximo de la grava no exceda 20 cm.

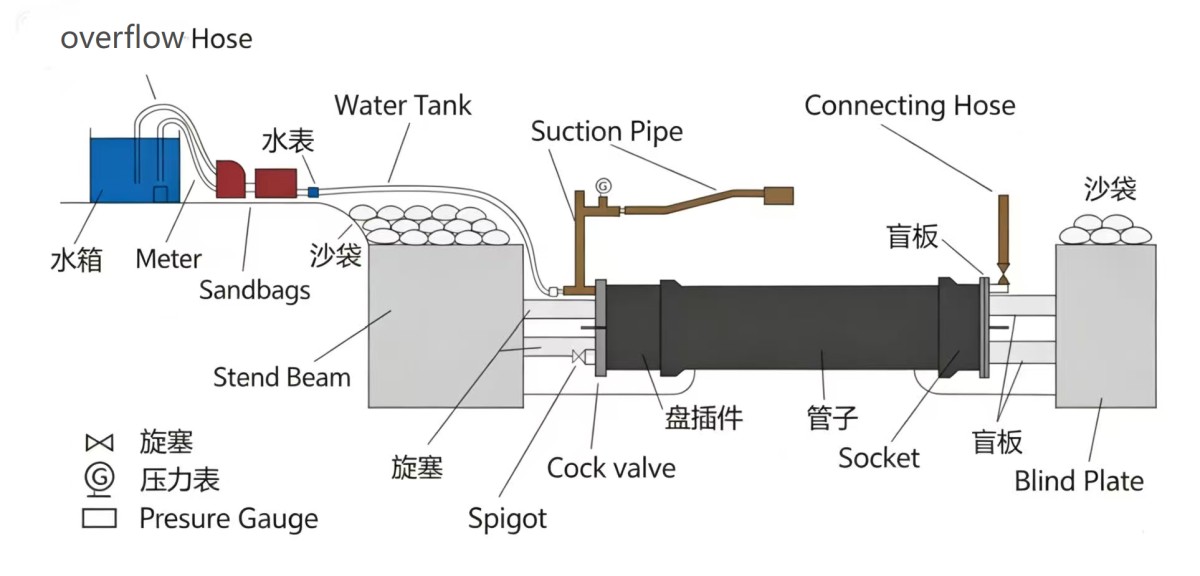

4.Prueba de presión

Una vez completado el relleno, se realiza una prueba de presión para verificar la fiabilidad de la estructura.
